艾默生HD48100-5整流模塊的原理和保護功能
索引：本站原創 發布日期：2020-11-04
艾默生HD48100-5通信電源模塊的三相交流輸入首先經防雷和EMI濾波的過程處理，該部分電路可有效吸收雷擊殘壓和電網尖峰，保證模塊后級電路的安全。HD48100-5整流模塊的三相交流電經整流和無源PFC處理后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。艾默生HD48100-5整流模塊的控制板負責PWM信號產生及控制，保證輸出穩定，同時對模塊各部分進行保護，提供“四遙”接口。

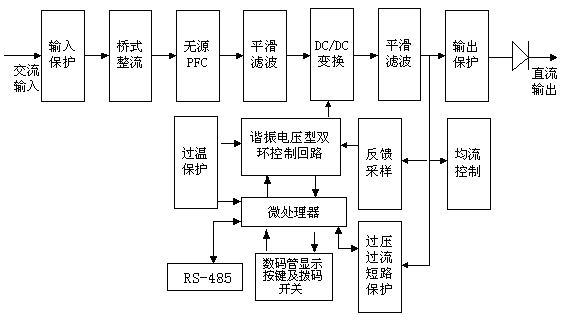

艾默生整流模塊模塊原理框圖
HD48100-5整流模塊采用無源 PFC技術，功率因數達到0.9以上， 采用高頻軟開關技術，模塊轉換效率大大提高，最高可達95%。HD48100-5整流模塊模塊采用風冷卻方式，配置防塵網，減少了風扇噪聲和飛塵。HD48100-5整流模塊內部配置監控板，采集電源模塊工作參數，并顯示后上傳給主監控，接受主監控指令對電源進行控制， 通過顯示、 按鍵校準模塊參數，設置模塊運行狀態。、
HD48100-5整流模塊具有如下保護功能：輸出過電壓保護、輸出限流保護、短路保護 、并聯保護（每個模塊內部均有并聯保護電路，絕對保證故障模塊自動退出系統，而不影 響其他正常模塊工作）、過熱保護 、過電流保護（過電流保護主要保護大功率變流器件）。
